Izbira ustreznih prenapetostnih zaščit je ključ do varnosti in trajnosti fotovoltaične instalacije. Tudi najboljši razsmernik ali paneli niso odporni na posledice prenapetosti, ki nastanejo zaradi atmosferskih razelektritev ali stikalnih pojavov.
Zato je poleg samih zaščit prav tako pomembna njihova pravilna ozemljitev – pomembna sta tako vrsta kot tudi presek vodnikov.

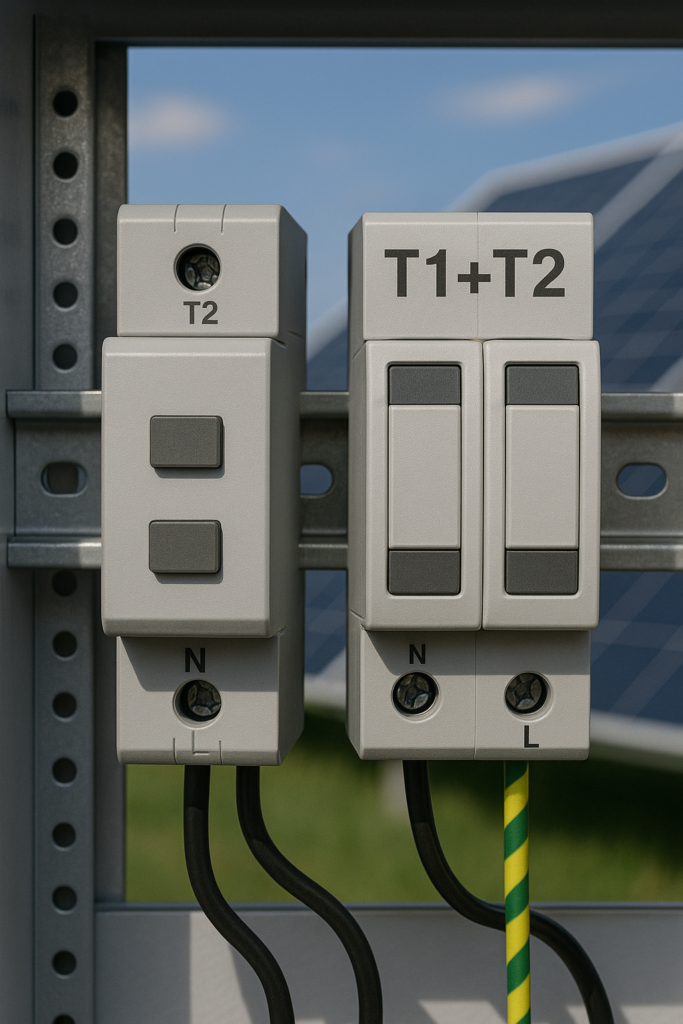

Kdaj uporabljamo zaščite tipa T2
Prenapetostne odvodnike T2 (tip 2) montiramo v instalacijah brez tveganja neposrednega udara strele, torej:
- objekt nima strelovodne naprave (LPS),
- streha je izdelana iz neprevodnega materiala (npr. keramični strešniki, bitumenska lepenka/papa, skodle, skrilavec),
- PV konstrukcija ni povezana z ozemljitvijo strelovodnega sistema.
V tem primeru zaščita T2 varuje pred prenapetostmi posrednega in induciranega izvora, ki se lahko pojavijo ob udaru strele v bližini objekta ali v elektroenergetsko omrežje.
Kdaj uporabljamo zaščite tipa T1+T2
Prenapetostni odvodniki T1+T2 so potrebni tam, kjer obstaja tveganje neposredne razelektritve strele – torej:
- objekt ima strelovodno instalacijo,
- PV konstrukcija je kovinsko (galvansko) povezana z LPS ali ozemljitvijo,
- streha je kovinska (trapezna pločevina, kovinska strešna kritina) in tvori povezavo s PV konstrukcijo,
- DC vodniki potekajo bližje kot 0,5 m od strelovodnih elementov.
T1+T2 ščiti pred posledicami neposrednih in posrednih razelektritev, zato se uporablja tako na strani DC kot tudi AC.
Praktično pravilo:
Če je na strehi uporabljen odvodnik T1+T2, naj bo tudi v AC razdelilniku nameščen T1+T2, da se ohrani koordinacija zaščit na obeh straneh razsmernika.
Ponavljanje zaščit pri dolgih stringih
Če razdalja med PV moduli in razsmernikom presega 10 m, je treba DC prenapetostne zaščite ponoviti na začetku in na koncu stringa:
- en komplet pri panelih (v PV string omarici),
- drugi pri razsmerniku.
Tako se energija prenapetosti učinkovito razprši, DC vodniki in naprave pa so zaščiteni po celotni dolžini trase.
Izbira preseka ozemljitvenih vodnikov – 6 mm² ali 16 mm²?
Učinkovitost prenapetostnih odvodnikov ni odvisna le od njihovega tipa, temveč tudi od pravilne ozemljitve. Pretanek ozemljitveni vodnik morda ne bo odvedel energije impulza, predolg ali slabo položen pa bo povečal impedanco zaščitne poti.
Pletenica (žica) 6 mm² Cu (Linka 6 mm² Cu)
Uporablja se v instalacijah brez LPS (strelovoda), torej tam, kjer:
- je tveganje neposredne razelektritve nizko,
- uporabljajo se zaščite tipa T2,
- ozemljitveni vodniki so kratki (do nekaj metrov),
- PV konstrukcija je povezana z lokalnim ozemljilom ali glavno izenačitveno zbiralko PE.
Primer: instalacija na enodružinski hiši s strešniki, brez strelovoda – Cu 6 mm² je zadosten.
Pletenica (žica) 16 mm² Cu (Linka 16 mm² Cu)
Uporablja se v instalacijah s strelovodno instalacijo (LPS) ali tam, kjer:
- je PV konstrukcija povezana s strelovodnimi elementi,
- uporabljajo se zaščite tipa T1 ali T1+T2,
- objekt ima kovinsko streho ali jekleno konstrukcijo,
- obstaja možnost pretoka dela strelnega toka.
Primer: hala s trapezno pločevinasto streho in strelovodnim sistemom – Cu 16 mm² kot povezava PV konstrukcije z ozemljilom je obvezen.
Dobre prakse ozemljevanja
- Ozemljitvene vodnike vodi po najkrajši in najpreprostejši poti, brez zank in ostrih lokov.
- Spoje izvedi trajnostno in korozijsko odporno – najbolje z nerjavnimi sponkami ali spajkanimi/varjenimi spoji.
- Preveri, da so ozemljitev DC, AC in PV konstrukcije skupaj povezane in imajo skupno referenčno točko potencialov (Glavna ozemljitvena zbiralka – GSU).
Povzetek
| Element | Tip objekta / strehe | Priporočeni SPD | Presek ozemljitve |
|---|---|---|---|
| Enodružinska hiša brez LPS, streha iz strešnikov/pape/skodel | Neprevodna streha | T2 (DC in AC) | 6 mm² Cu |
| Objekt s strelovodom ali kovinsko streho | Prevodna streha / LPS | T1+T2 (DC in AC) | 16 mm² Cu |
| Razdalja moduli–razsmernik > 10 m | Dolg string | Ponovljeni DC SPD | Kot zgoraj (glede na LPS) |
Če povzamemo:
Prenapetostna zaščita PV instalacije deluje učinkovito le, če je celovita, usklajena in pravilno ozemljena.
V ponudbi 7SUN.eu najdeš celovite komplete zaščit AC/DC (T2 in T1+T2), PV priključne omarice s pripravljeno ozemljitvijo ter Cu vodnike 6 mm² in 16 mm², skladno s standardoma PN-HD 60364-7-712 in EN 61643-32.
