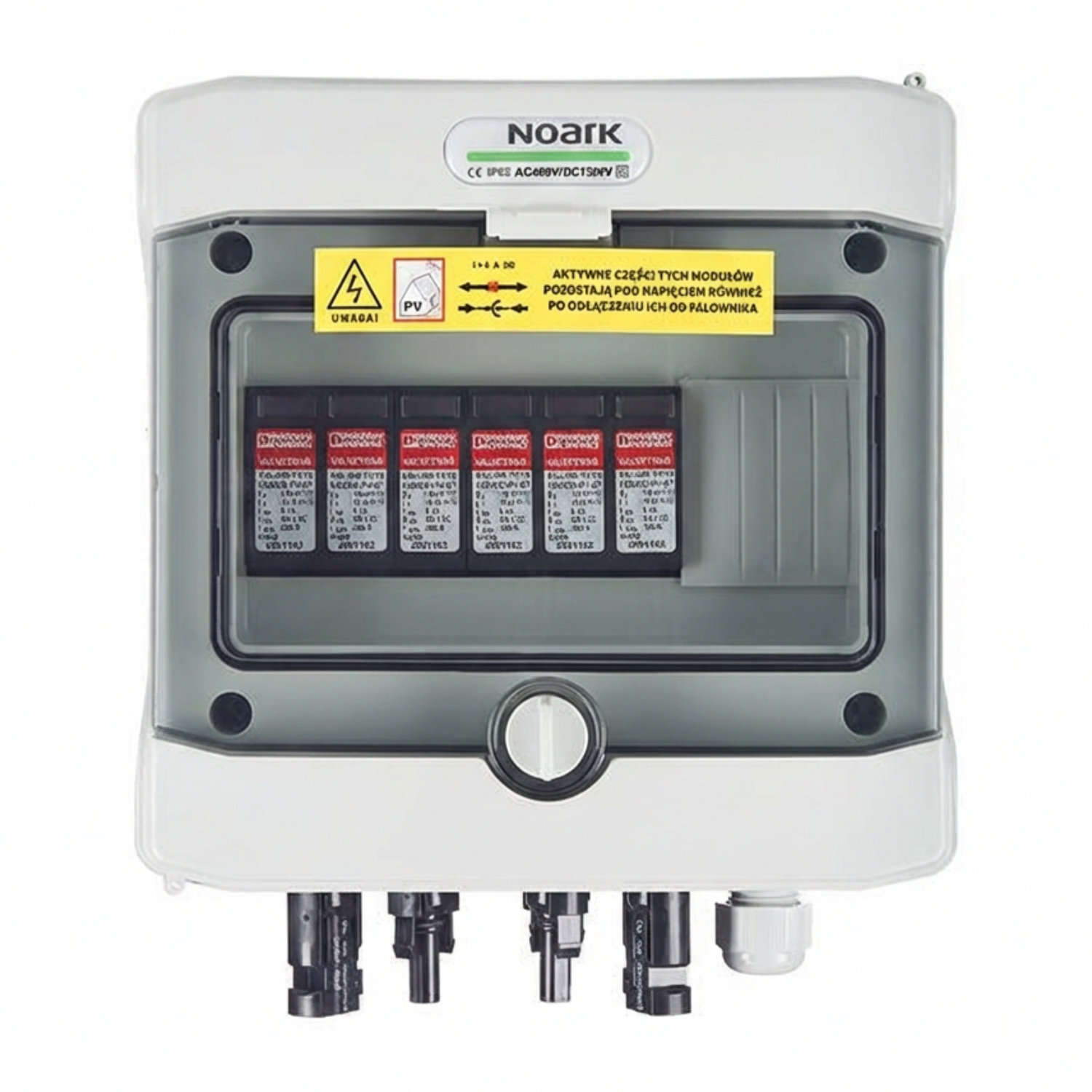

Razdelilna omara – NOARK – SH-6 DC
SKU: F39044
EAN: 2010000034712
Podrobnosti o izdelku
| Teža | 1,88 kg |
|---|---|
| CN | 85351010 |
Noark SH-6 DC Standardna serija
Priključna omarica Noark SH-6 DC je hermetična rešitev, namenjena za uporabo v fotovoltačnih sistemih. Ponuja visoko stopnjo zaščite IP65 in zaščitni razred II, zaradi česar je odlična izbira za sisteme, ki zahtevajo zanesljivost in varnost. Modularna zasnova omogoča prilagodljivo prilagajanje potrebam namestitve.
Najpomembnejše lastnosti hermetične priključne omarice Noark SH-6 DC:
- Modularna izvedba z 8 mesti za module za prilagodljivo konfiguracijo.
- Vgrajeni ploščni priključki MC4, ki olajšajo montažo.
- Stopnja zaščite IP65, ki zagotavlja odpornost proti prahu in vodi.
- Zaščitni razred II za večjo varnost uporabnikov.
- Opremljena z DC odvodnikom prenapetosti tipa 1+2 PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Prozorna vrata omogočajo hitro vizualno kontrolo.
Za koga je to dobra izbira?
Omarica Noark SH-6 DC je odlična izbira za monterje fotovoltačnih sistemov, tako za sisteme z zaščito pred udarom strele kot brez nje. Njena hermetična zasnova in visoka stopnja zaščite IP65 jo naredita primerno za nadometno montažo na prostem. Je idealna rešitev za stanovanjske in komercialne instalacije, kjer sta varnost in zanesljivost prednostni.
| Parameter | PHS 8T |
|---|---|
| ELEKTRIČNE IN MEHANSKE LASTNOSTI OHIŠJA | |
| Model | PHS 8T |
| Število modulov | 8 |
| Izvedba v skladu z | EN 60670-1, EN 62208 |
| Stopnja zaščite | IP65 |
| Razred zaščite | II |
| Nazivna izolacijska napetost (Ui) | 690 V AC, 1000 V DC |
| Preizkus z žareno žico | 650°C |
| Odpornost na udarce | IK08 |
| Plastika primerna za recikliranje | brez halogenov |
| Uporabljeni priključki | 2 x veriga modulov na 2 MPPT, 2 x DC prenapetostna zaščita tipa 1+2, pripravljeno za priklop, modularna izvedba, MC4 priključki |
| Vrata | prosojna |
| Barva | bela |
| UPORABLJENA DC PRENAPETOSTNA ZAŠČITA | |
| Proizvajalec/model | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Prenapetostna zaščita | Tip 1+2 |
| Najtežja trajna napetost UCPV | 1050 V DC |
| Vzdržni tok pri kratkem stiku I SCPV | 2000 A |
| Dolgotrajni nazivni delovni tok ICPV | <20 µA |
| Nazivni obremenitveni tok IL | 80 A |
| Tok varovalnega prevodnika IPE | <=20 µA DC, <=250 µA AC |
| Poraba moči v stanju pripravljenosti PC | <25 mVA |
| Nazivni odvodni tok (8/20) us | 15 kA |
| Maks. izpustni tok Imax (8/20) us | 40 kA |
| Tok strele (10/350) us, naboj | 2,5 As |
| Tok strele (10/350) us, specifična energija | 6,25 kJ/ΩM |
| Tok strele (10/350) us, vršna vrednost Limp | 5 kA |
| Skupni odvedeni tok Itotal (8/20) us | 40 kA |
| Skupni odvedeni tok Itotal (10/350) us | 5 kA |
| Raven zaščite Up | <= 3,5 kV |
| Preostala napetost Ures | <= 3,5 kV (pri In), <= 2,9 kV (pri 5kA), <= 3,2 kV (pri 10kA), <= 3,7 kV (pri 20kA), <= 4,1 kV (pri 30kA), <= 4,6 kV (pri 40kA) |
| Čas odziva tA | <= 25ns |
| Izolacijska upornost Riso | <= 5 Giga Ω (pri 500 VDC) |
