Pretvornik SOLAX X3-HYB-15.0-G4 Pro WiFi + Lan
SKU: F20S123
EAN: 2010000033050
| Proizvajalec | |
|---|---|
| Nazivna moč | |
| Napajanje | |
| Hibridna naprava | |
| Način delovanja izven omrežja (off-grid) | |
| MPPT | |
| Garancija | |
| Neto širina | |
| Neto globina | |
| Neto višina | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tip I | |
| SPD Tip II | |
| SPD Tip III | |
| SPD – Prosta reža | |
| AFCI | |
| Razpon napetosti MPPT | |
| Največji vhodni tok na MPPT [A] | |
| Največja vhodna moč [W] | |
| Teža | 42,32 kg |
Neto cena
2 348,06 €
Gross
Gross
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci.pdf
Podrobnosti o izdelku
| Proizvajalec | |
|---|---|
| Nazivna moč | |
| Napajanje | |
| Hibridna naprava | |
| Način delovanja izven omrežja (off-grid) | |
| MPPT | |
| Garancija | |
| Neto širina | |
| Neto globina | |
| Neto višina | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tip I | |
| SPD Tip II | |
| SPD Tip III | |
| SPD – Prosta reža | |
| AFCI | |
| Razpon napetosti MPPT | |
| Največji vhodni tok na MPPT [A] | |
| Največja vhodna moč [W] | |
| Teža | 42,32 kg |
Trofazni hibridni inverter SolaX Power X3-HYB-G4 PRO
Trofazni hibridni inverter SolaX Power X3-HYB-G4 PRO je napredna rešitev za stanovanjske objekte, ki ponuja pametno upravljanje z energijo in visoko učinkovitost. Na voljo v širokem razponu moči od 4 kW do 15 kW, omogoča združljivost s tehnologijo V2H, pametne urnike delovanja ter sodelovanje z brezžičnim merilnikom. Zaradi dvojnih baterijskih priključkov, širokega razpona MPPT in možnosti 200% presežka PV moči je to prilagodljiva in zanesljiva naprava za maksimiranje lastne porabe.
Glavne lastnosti hibridnega inverterja SolaX Power X3-HYB-G4 PRO:
- Pametno upravljanje z energijo: Združljivost z V2H za integracijo pametnega doma, Smart Schedule, Smart Scene, 7*24h TOU ter sodelovanje z VPP (OpenADR, IEEE2030.5, FCAS, API).
- Visoka učinkovitost in prilagodljivost PV: Vhodni DC tok 20 A na MPPT s 3 sledilniki, možnost 200% presežka PV moči, AC izhod do 110% ter zelo širok razpon MPPT (110-950 V).
- Zagotavljena zanesljivost in varnost: Do 200% izhodne moči EPS za 10 sekund, čas preklopa UPS manj kot 10 ms, opcijska funkcija hitrega izklopa, zaščite SPD razreda II na strani AC in DC ter opcijska zaščita AFCI.

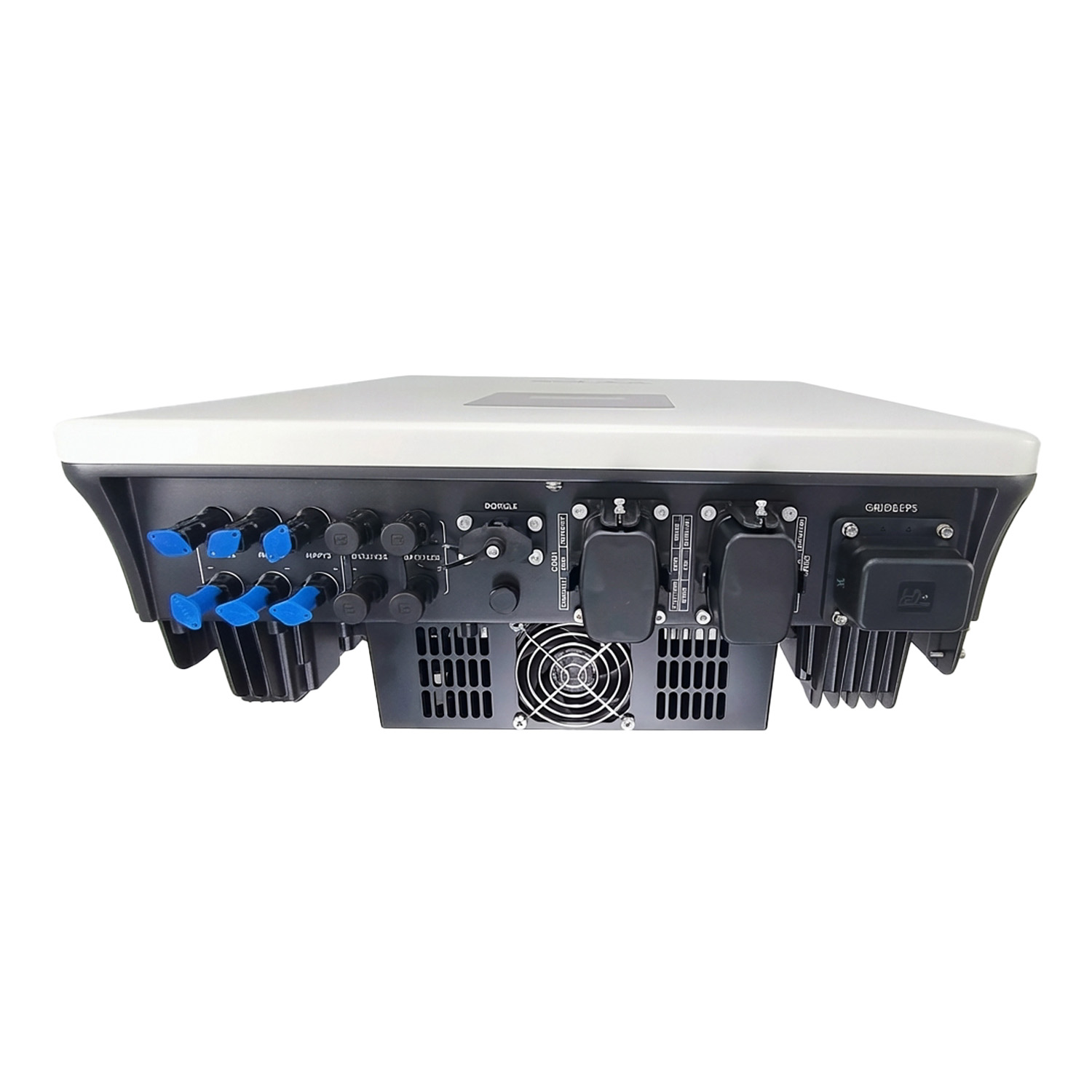

- Prilagodljive možnosti razširitve: Dvojni baterijski priključki in funkcija “2 v 1” za razširitev, dodatni porti za lažje ožičenje ter funkcionalen in eleganten pokrov kablov.
- Vsestranski načini delovanja: Podpora mikromrežam in načinom generatorja za različne uporabe.
- Krivulja učinkovitosti: Visoka učinkovitost ohranjena v širokem razponu obremenitev, kar potrjuje krivulja učinkovitosti za model 15 kW.
Za koga je to dobra izbira?
Inverter SolaX Power X3-HYB-G4 PRO je odličen izbor za lastnike enodružinskih hiš, ki iščejo napreden, učinkovit in zanesljiv hibridni sistem. Njegove pametne funkcije upravljanja z energijo, visoka prilagodljivost pri konfiguraciji strani PV in baterij ter obsežne možnosti varnosti in prilagoditve ga naredijo idealno rešitev za maksimiranje lastne porabe, zagotavljanje rezervnega napajanja ter integracijo v pametni dom. Širok razpon moči omogoča prilagoditi napravo individualnim energetskim potrebam.
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci.pdf
| Parameter | X3-HYB-4.0-P | X3-HYB-5.0-P | X3-HYB-6.0-P | X3-HYB-8.0-P | X3-HYB-10.0-P | X3-HYB-12.0-P | X3-HYB-15.0-P |
|---|---|---|---|---|---|---|---|
| VHOD PV | |||||||
| Največja priporočena moč nizov panelov PV (kWp) | 8 | 10 | 12 | 16 | 20 | 24 | 30 |
| Največja vhodna napetost PV (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nazivna vhodna napetost PV (V) | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Območje delovne napetosti (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Območje napetosti MPPT (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Vklopna napetost (V) | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| Število MPPT sledilcev/vrst na MPPT sledilec | 2 (1 / 1) | 2 (1 / 1) | 2 (1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) |
| Maks. vhodni tok na MPPT (MPPT1/2/3) (A) | 20 / 20 | 20 / 20 | 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 |
| Maks. vhodni tok pri kratkem stiku na MPPT (MPPT1/2/3) (A) | 25 / 25 | 25 / 25 | 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 |
| AC VHOD IN IZHOD (V OMREŽJU) | |||||||
| Nazivna izhodna moč (W) | 4000 | 5000 (AS 4777 4999 W) | 6000 | 8000 | 10000 (AS 4777 9999 W) | 12000 | 15000 (AS 4777 14999 W) |
| Nazivni izhodni tok (A) | 5,8 | 7,2 | 8,7 | 11,6 | 14,5 | 17,5 | 21,8 |
| Maks. navidezna izhodna moč (VA) | 4400 | 5500 (AS 4777 4999 VA) | 6600 | 8800 | 11000 (AS 4777 9999 VA) | 13200 | 16500 (AS 4777 14999 VA) |
| Maks. stalni izhodni tok (A) | 6,7 | 6,7 | 8,4 | 10,0 | 13,4 | 20,0 | 25,0 |
| Nazivna AC napetost | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V |
| Maks. navidezna vhodna moč AC (kVA) | 8,4 | 10,5 | 12,6 | 16,8 | 21,0 | 21,0 | 21,0 |
| Maks. vhodni tok AC (A) | 12,2 | 15,2 | 18,2 | 24,3 | 30,4 | 30,4 | 30,4 |
| Nazivna frekvenca AC (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Območje frekvence AC (Hz) | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 |
| Nastavljivo območje faktorja moči | -1 (0,8 zamika do 0,8 napredovanja) | -1 (0,8 zamika do 0,8 napredovanja) | -1 (0,8 zamika do 0,8 napredovanja) | -1 (0,8 zamika do 0,8 napredovanja) | -1 (0,8 zamika do 0,8 napredovanja) | -1 (0,8 zamika do 0,8 napredovanja) | -1 (0,8 zamika do 0,8 napredovanja) |
| THDi (pri nazivni moči) (%) | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
| AKUMULATOR | |||||||
| Tip akumulatorja | Litij | Litij | Litij | Litij | Litij | Litij | Litij |
| Območje napetosti akumulatorja (V) | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 |
| Maks. tok polnjenja / praznjenja (A) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) |
| IZHOD EPS (BREZ OMREŽJA) (Z AKUMULATORJEM) | |||||||
| Nazivna izhodna napetost in frekvenca EPS | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz |
| Nazivna izhodna moč EPS (kVA) | 4 | 5 | 6 | 8 | 10 | 12 | 15 |
| Vrhovna izhodna moč EPS | 2-kratnik nazivne moči, 10 s | 2-kratnik nazivne moči, 10 s | 2-kratnik nazivne moči, 10 s | 2-kratnik nazivne moči, 10 s | 2-kratnik nazivne moči, 10 s | 2-kratnik nazivne moči, 10 s | 2-kratnik nazivne moči, 10 s |
| Čas preklopa (ms) | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| UČINKOVITOST | |||||||
| Maks. učinkovitost (%) | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 |
| Evropska učinkovitost (%) | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 |
| OKOLJSKI LIMITI | |||||||
| Stopnja zaščite | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Območje delovne temperature okolice (°C) | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 |
| Največja delovna nadmorska višina (m) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Relativna vlažnost | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) |
| Kategorija prenapetosti | Napajalno omrežje: III, Akumulator: II, PV: II | Napajalno omrežje: III, Akumulator: II, PV: II | Napajalno omrežje: III, Akumulator: II, PV: II | Napajalno omrežje: III, Akumulator: II, PV: II | Napajalno omrežje: III, Akumulator: II, PV: II | Napajalno omrežje: III, Akumulator: II, PV: II | Napajalno omrežje: III, Akumulator: II, PV: II |
| SPLOŠNO | |||||||
| Dimenzije (šir. x vis. x dol.) (mm) | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 |
| Neto masa (kg) | 38 | 38 | 38 | 38 | 38 | 38 | 38 |
| Način hlajenja | Naravno hlajenje | Naravno hlajenje | Naravno hlajenje | Pametno hlajenje | Pametno hlajenje | Pametno hlajenje | Pametno hlajenje |
| Komunikacijski vmesniki | COM1 (Paralelni 1, Paralelni 2, BMS 1, BMS 2, RS485, ŠTEVEC / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplotna črpalka) | COM1 (Paralelni 1, Paralelni 2, BMS 1, BMS 2, RS485, ŠTEVEC / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplotna črpalka) | COM1 (Paralelni 1, Paralelni 2, BMS 1, BMS 2, RS485, ŠTEVEC / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplotna črpalka) | COM1 (Paralelni 1, Paralelni 2, BMS 1, BMS 2, RS485, ŠTEVEC / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplotna črpalka) | COM1 (Paralelni 1, Paralelni 2, BMS 1, BMS 2, RS485, ŠTEVEC / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplotna črpalka) | COM1 (Paralelni 1, Paralelni 2, BMS 1, BMS 2, RS485, ŠTEVEC / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplotna črpalka) | COM1 (Paralelni 1, Paralelni 2, BMS 1, BMS 2, RS485, ŠTEVEC / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplotna črpalka) |
| Poraba moči (ponoči) (W) | < 40W v načinu pripravljenosti, < 5W v načinu mirovanja | < 40W v načinu pripravljenosti, < 5W v načinu mirovanja | < 40W v načinu pripravljenosti, < 5W v načinu mirovanja | < 40W v načinu pripravljenosti, < 5W v načinu mirovanja | < 40W v načinu pripravljenosti, < 5W v načinu mirovanja | < 40W v načinu pripravljenosti, < 5W v načinu mirovanja | < 40W v načinu pripravljenosti, < 5W v načinu mirovanja |
| Topologija | Neizolirana | Neizolirana | Neizolirana | Neizolirana | Neizolirana | Neizolirana | Neizolirana |
| Certifikati in odobritve | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 |
| Pomožno AC napajanje (APS) | Vgrajeno | Vgrajeno | Vgrajeno | Vgrajeno | Vgrajeno | Vgrajeno | Vgrajeno |
| ZAŠČITA | |||||||
| Zaščita | Zaščita pred prenapetostmi / padcem napetosti, Zaščita DC izolacije, Zaščita pred obratno polariteto DC, Nadzor omrežja, Nadzor DC injiciranja, Nadzor povratnega toka, zaznavanje ostankovnega toka, Zaščita pred prekomerno temperaturo, Zaščita pred prenapetostjo AC, Zaščita pred kratkim stikom AC | Zaščita pred prenapetostmi / padcem napetosti, Zaščita DC izolacije, Zaščita pred obratno polariteto DC, Nadzor omrežja, Nadzor DC injiciranja, Nadzor povratnega toka, zaznavanje ostankovnega toka, Zaščita pred prekomerno temperaturo, Zaščita pred prenapetostjo AC, Zaščita pred kratkim stikom AC | Zaščita pred prenapetostmi / padcem napetosti, Zaščita DC izolacije, Zaščita pred obratno polariteto DC, Nadzor omrežja, Nadzor DC injiciranja, Nadzor povratnega toka, zaznavanje ostankovnega toka, Zaščita pred prekomerno temperaturo, Zaščita pred prenapetostjo AC, Zaščita pred kratkim stikom AC | Zaščita pred prenapetostmi / padcem napetosti, Zaščita DC izolacije, Zaščita pred obratno polariteto DC, Nadzor omrežja, Nadzor DC injiciranja, Nadzor povratnega toka, zaznavanje ostankovnega toka, Zaščita pred prekomerno temperaturo, Zaščita pred prenapetostjo AC, Zaščita pred kratkim stikom AC | Zaščita pred prenapetostmi / padcem napetosti, Zaščita DC izolacije, Zaščita pred obratno polariteto DC, Nadzor omrežja, Nadzor DC injiciranja, Nadzor povratnega toka, zaznavanje ostankovnega toka, Zaščita pred prekomerno temperaturo, Zaščita pred prenapetostjo AC, Zaščita pred kratkim stikom AC | Zaščita pred prenapetostmi / padcem napetosti, Zaščita DC izolacije, Zaščita pred obratno polariteto DC, Nadzor omrežja, Nadzor DC injiciranja, Nadzor povratnega toka, zaznavanje ostankovnega toka, Zaščita pred prekomerno temperaturo, Zaščita pred prenapetostjo AC, Zaščita pred kratkim stikom AC | Zaščita pred prenapetostmi / padcem napetosti, Zaščita DC izolacije, Zaščita pred obratno polariteto DC, Nadzor omrežja, Nadzor DC injiciranja, Nadzor povratnega toka, zaznavanje ostankovnega toka, Zaščita pred prekomerno temperaturo, Zaščita pred prenapetostjo AC, Zaščita pred kratkim stikom AC |
| Aktivna metoda preprečevanja delovanja na otoku | Frekvenčni premik | Frekvenčni premik | Frekvenčni premik | Frekvenčni premik | Frekvenčni premik | Frekvenčni premik | Frekvenčni premik |
| Prenapetostna zaščita (DC / AC) | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II |
| Prekinitveno stikalo za zaščito pred električnim lokom (AFCI) | Izbirno | Izbirno | Izbirno | Izbirno | Izbirno | Izbirno | Izbirno |
Opombe:
① Najvišja vhodna napetost je zgornja meja za DC napetost. Višja DC vhodna napetost bi verjetno poškodovala pretvornik.
② Vhodna napetost, ki presega območje napetosti MPPT, lahko sproži zaščito pretvornika.
③ Območje frekvence AC se lahko razlikuje glede na nacionalne predpise.
④ Če sta oba baterijska priključka povezana na dve ločeni bateriji, je to 25 A na priključek. Če je en priključek povezan na eno baterijo, je to 30 A. Če sta oba priključka povezana na eno baterijo z 2 v 1 razdelilnim kablom (prodaja se ločeno), je tok 50 A.
⑤ Zmanjšanje zmogljivosti pri +45 °C.
