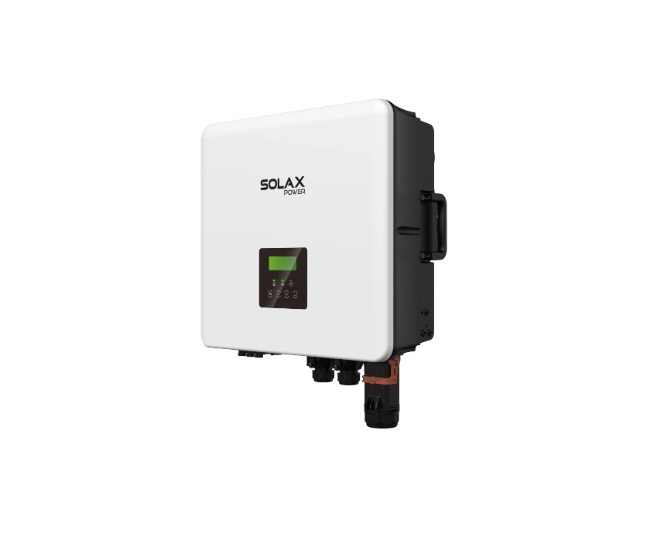

Inverter SOLAX X3-HYB-10.0-G4 Pro WiFi + LAN
SKU: F20S121
EAN: 2010000031933
| Proizvajalec | |
|---|---|
| Nazivna moč | |
| Napajanje | |
| Hibridna naprava | |
| Način delovanja izven omrežja (off-grid) | |
| MPPT | |
| Garancija | |
| Neto širina | |
| Neto globina | |
| Neto višina | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tip I | |
| SPD Tip II | |
| SPD Tip III | |
| SPD – Prosta reža | |
| AFCI | |
| Razpon napetosti MPPT | |
| Največji vhodni tok na MPPT [A] | |
| Največja vhodna moč [W] | |
| Evropska učinkovitost | |
| Teža | 40,25 kg |
| CN | 85044086 |
Neto cena
2 108,45 €
Gross
Gross
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa-1.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja-1.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci-1.pdf
Podrobnosti o izdelku
| Proizvajalec | |
|---|---|
| Nazivna moč | |
| Napajanje | |
| Hibridna naprava | |
| Način delovanja izven omrežja (off-grid) | |
| MPPT | |
| Garancija | |
| Neto širina | |
| Neto globina | |
| Neto višina | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tip I | |
| SPD Tip II | |
| SPD Tip III | |
| SPD – Prosta reža | |
| AFCI | |
| Razpon napetosti MPPT | |
| Največji vhodni tok na MPPT [A] | |
| Največja vhodna moč [W] | |
| Evropska učinkovitost | |
| Teža | 40,25 kg |
| CN | 85044086 |
Trofazni hibridni inverter SolaX Power X3-HYB-G4 PRO
Trofazni hibridni inverter SolaX Power X3-HYB-G4 PRO je napredna rešitev za stanovanjske objekte, ki ponuja inteligentno upravljanje energije in visoko učinkovitost. Na voljo v širokem razponu moči od 4 kW do 15 kW zagotavlja združljivost s tehnologijo V2H, pametne urnike delovanja ter sodelovanje z brezžičnim merilnikom. Zaradi dvojnih priključkov za baterije, širokega razpona MPPT in možnosti 200% presežne moči PV je to prilagodljiva in zanesljiva naprava za maksimizacijo lastne porabe.
Najpomembnejše lastnosti hibridnega inverterja SolaX Power X3-HYB-G4 PRO:
- Inteligentno upravljanje energije: Združljivost z V2H za energetsko integracijo pametnega doma, Smart Schedule, Smart Scene, 7*24h TOU ter sodelovanje z VPP (OpenADR, IEEE2030.5, FCAS, API).
- Visoka učinkovitost in prilagodljivost PV: Vhodni DC tok 20 A na MPPT z 3 MPPT sledilniki, možnost 200% presežne moči PV, AC izhod do 110% ter zelo širok razpon MPPT (110-950V).
- Zagotovljena zanesljivost in varnost: Do 200% izhodne moči EPS za 10 sekund, čas preklopa v načinu UPS manj kot 10 ms, opcijska funkcija hitrega izklopa, zaščite SPD tipa II na AC in DC strani ter opcijska zaščita AFCI.
- Prilagodljive možnosti razširitve: Dvojni priključki za baterijo in funkcija “2 v 1” za nadgradnjo, dodatni priključki za lažje ožičenje ter funkcionalen in stilski pokrov kablov.
- Vsestrani načini dela: Podpora mikromrežam in generatornim načinom za različne uporabe.
- Krivulja učinkovitosti: Visoka učinkovitost ohranjena v širokem razponu obremenitev, kar prikazuje krivulja učinkovitosti za model 15 kW.
Za koga je to dobra izbira?
Inverter SolaX Power X3-HYB-G4 PRO je odlična izbira za lastnike enodružinskih hiš, ki iščejo napreden, učinkovit in zanesljiv hibridni sistem. Njegove inteligentne funkcije upravljanja energije, visoka prilagodljivost pri konfiguraciji PV in baterij ter obsežne varnostne in prilagoditvene možnosti ga naredijo idealno rešitev za maksimizacijo lastne porabe, zagotavljanje rezervnega napajanja ter integracijo s pametnim domom. Širok razpon moči omogoča prilagoditev naprave posameznim energetskim potrebam.
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa-1.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja-1.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci-1.pdf
| Parameter | X3-HYB-4.0-P | X3-HYB-5.0-P | X3-HYB-6.0-P | X3-HYB-8.0-P | X3-HYB-10.0-P | X3-HYB-12.0-P | X3-HYB-15.0-P |
|---|---|---|---|---|---|---|---|
| VHOD PV | |||||||
| Priporočena največja moč PV sistema (kWp) | 8 | 10 | 12 | 16 | 20 | 24 | 30 |
| Največja vhodna napetost PV (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nazivna vhodna napetost PV (V) | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Območje delovne napetosti (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Razpon napetosti MPPT (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Napetost zagona (V) | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| Število MPPT sledilcev / nizov na MPPT | 2 (1 / 1) | 2 (1 / 1) | 2 (1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) |
| Največji vhodni tok na MPPT (MPPT1/2/3) (A) | 20 / 20 | 20 / 20 | 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 |
| Največji kratek tok na MPPT (MPPT1/2/3) (A) | 25 / 25 | 25 / 25 | 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 |
| VHOD IN IZHOD AC (V OMREŽJU) | |||||||
| Nazivna izhodna moč (W) | 4000 | 5000 (AS 4777 4999 W) | 6000 | 8000 | 10000 (AS 4777 9999 W) | 12000 | 15000 (AS 4777 14999 W) |
| Nazivni izhodni tok (A) | 5,8 | 7,2 | 8,7 | 11,6 | 14,5 | 17,5 | 21,8 |
| Največja izhodna navidezna moč (VA) | 4400 | 5500 (AS 4777 4999 VA) | 6600 | 8800 | 11000 (AS 4777 9999 VA) | 13200 | 16500 (AS 4777 14999 VA) |
| Največji neprekinjeni izhodni tok (A) | 6,7 | 6,7 | 8,4 | 10,0 | 13,4 | 20,0 | 25,0 |
| Nazivna AC napetost | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V |
| Največja vhodna navidezna moč AC (kVA) | 8,4 | 10,5 | 12,6 | 16,8 | 21,0 | 21,0 | 21,0 |
| Največji vhodni tok AC (A) | 12,2 | 15,2 | 18,2 | 24,3 | 30,4 | 30,4 | 30,4 |
| Nazivna frekvenca AC (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Razpon frekvence AC (Hz) | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 |
| Nastavljiv razpon faktorja moči | -1 (0,8 zamik do 0,8 vodstvo) | -1 (0,8 zamik do 0,8 vodstvo) | -1 (0,8 zamik do 0,8 vodstvo) | -1 (0,8 zamik do 0,8 vodstvo) | -1 (0,8 zamik do 0,8 vodstvo) | -1 (0,8 zamik do 0,8 vodstvo) | -1 (0,8 zamik do 0,8 vodstvo) |
| THDi (pri nazivni moči) (%) | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
| BATERIJA | |||||||
| Vrsta baterije | Litij | Litij | Litij | Litij | Litij | Litij | Litij |
| Območje napetosti baterije (V) | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 |
| Največji tok polnjenja / praznjenja (A) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) |
| IZHOD EPS (IZVEN OMREŽJA) (Z BATERIJO) | |||||||
| Nazivna izhodna napetost/frekvenca EPS | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz |
| Nazivna izhodna moč EPS (kVA) | 4 | 5 | 6 | 8 | 10 | 12 | 15 |
| Vršna izhodna moč EPS | 2 × nazivna moč, 10 s | 2 × nazivna moč, 10 s | 2 × nazivna moč, 10 s | 2 × nazivna moč, 10 s | 2 × nazivna moč, 10 s | 2 × nazivna moč, 10 s | 2 × nazivna moč, 10 s |
| Čas preklopa (ms) | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| UČINKOVITOST | |||||||
| Največja učinkovitost (%) | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 |
| Evropska učinkovitost (%) | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 |
| OKOLJSKI POGOJI | |||||||
| Zaščitni razred | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Območje okoljske temperature med obratovanjem (°C) | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 |
| Največja delovna višina (m) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Relativna vlažnost | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) | 0 – 100% RH (kondenzacija) |
| Kategorija prenapetosti | Napajalno omrežje: III, Baterija: II, PV: II | Napajalno omrežje: III, Baterija: II, PV: II | Napajalno omrežje: III, Baterija: II, PV: II | Napajalno omrežje: III, Baterija: II, PV: II | Napajalno omrežje: III, Baterija: II, PV: II | Napajalno omrežje: III, Baterija: II, PV: II | Napajalno omrežje: III, Baterija: II, PV: II |
| SPLOŠNO | |||||||
| Dimenzije (šir. x viš. x dol.) (mm) | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 |
| Neto masa (kg) | 38 | 38 | 38 | 38 | 38 | 38 | 38 |
| Način hlajenja | Naravno hlajenje | Naravno hlajenje | Naravno hlajenje | Pametno hlajenje | Pametno hlajenje | Pametno hlajenje | Pametno hlajenje |
| Komunikacijski vmesniki | COM1 (Vzoredni 1, Vzoredni 2, BMS 1, BMS 2, RS485, MERILEC / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplotna črpalka) | COM1 (Vzoredni 1, Vzoredni 2, BMS 1, BMS 2, RS485, MERILEC / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplotna črpalka) | COM1 (Vzoredni 1, Vzoredni 2, BMS 1, BMS 2, RS485, MERILEC / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplotna črpalka) | COM1 (Vzoredni 1, Vzoredni 2, BMS 1, BMS 2, RS485, MERILEC / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplotna črpalka) | COM1 (Vzoredni 1, Vzoredni 2, BMS 1, BMS 2, RS485, MERILEC / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplotna črpalka) | COM1 (Vzoredni 1, Vzoredni 2, BMS 1, BMS 2, RS485, MERILEC / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplotna črpalka) | COM1 (Vzoredni 1, Vzoredni 2, BMS 1, BMS 2, RS485, MERILEC / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Toplotna črpalka) |
| Nočna poraba moči (W) | < 40W v stanju pripravljenosti, < 5W v stanju mirovanja | < 40W v stanju pripravljenosti, < 5W v stanju mirovanja | < 40W v stanju pripravljenosti, < 5W v stanju mirovanja | < 40W v stanju pripravljenosti, < 5W v stanju mirovanja | < 40W v stanju pripravljenosti, < 5W v stanju mirovanja | < 40W v stanju pripravljenosti, < 5W v stanju mirovanja | < 40W v stanju pripravljenosti, < 5W v stanju mirovanja |
| Topologija | Neizolirano | Neizolirano | Neizolirano | Neizolirano | Neizolirano | Neizolirano | Neizolirano |
| Certifikati in odobritve | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 |
| Pomožno AC napajanje (APS) | Vgrajeno | Vgrajeno | Vgrajeno | Vgrajeno | Vgrajeno | Vgrajeno | Vgrajeno |
| ZAŠČITA | |||||||
| Zaščita | Zaščita pred prenapetostjo / prenizko napetostjo, zaščita izolacije DC, zaščita pred obratno DC polariteto, nadzor omrežja, nadzor DC injiciranja, nadzor povratnega toka, zaznavanje ostankovnega toka, zaščita pred prekomerno temperaturo, zaščita pred prenapetostjo AC, zaščita pred kratkim stikom AC | Zaščita pred prenapetostjo / prenizko napetostjo, zaščita izolacije DC, zaščita pred obratno DC polariteto, nadzor omrežja, nadzor DC injiciranja, nadzor povratnega toka, zaznavanje ostankovnega toka, zaščita pred prekomerno temperaturo, zaščita pred prenapetostjo AC, zaščita pred kratkim stikom AC | Zaščita pred prenapetostjo / prenizko napetostjo, zaščita izolacije DC, zaščita pred obratno DC polariteto, nadzor omrežja, nadzor DC injiciranja, nadzor povratnega toka, zaznavanje ostankovnega toka, zaščita pred prekomerno temperaturo, zaščita pred prenapetostjo AC, zaščita pred kratkim stikom AC | Zaščita pred prenapetostjo / prenizko napetostjo, zaščita izolacije DC, zaščita pred obratno DC polariteto, nadzor omrežja, nadzor DC injiciranja, nadzor povratnega toka, zaznavanje ostankovnega toka, zaščita pred prekomerno temperaturo, zaščita pred prenapetostjo AC, zaščita pred kratkim stikom AC | Zaščita pred prenapetostjo / prenizko napetostjo, zaščita izolacije DC, zaščita pred obratno DC polariteto, nadzor omrežja, nadzor DC injiciranja, nadzor povratnega toka, zaznavanje ostankovnega toka, zaščita pred prekomerno temperaturo, zaščita pred prenapetostjo AC, zaščita pred kratkim stikom AC | Zaščita pred prenapetostjo / prenizko napetostjo, zaščita izolacije DC, zaščita pred obratno DC polariteto, nadzor omrežja, nadzor DC injiciranja, nadzor povratnega toka, zaznavanje ostankovnega toka, zaščita pred prekomerno temperaturo, zaščita pred prenapetostjo AC, zaščita pred kratkim stikom AC | Zaščita pred prenapetostjo / prenizko napetostjo, zaščita izolacije DC, zaščita pred obratno DC polariteto, nadzor omrežja, nadzor DC injiciranja, nadzor povratnega toka, zaznavanje ostankovnega toka, zaščita pred prekomerno temperaturo, zaščita pred prenapetostjo AC, zaščita pred kratkim stikom AC |
| Aktivna metoda za preprečevanje delovanja v izolaciji (islanding) | Pomik frekvence | Pomik frekvence | Pomik frekvence | Pomik frekvence | Pomik frekvence | Pomik frekvence | Pomik frekvence |
| Prenapetostna zaščita (DC / AC) | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II | DC: Tip II, AC: Tip II |
| Prekinitveni zaščitni odklopnik za lokovne napake (AFCI) | Izbirno | Izbirno | Izbirno | Izbirno | Izbirno | Izbirno | Izbirno |
Opombe:
① Največja vhodna napetost je zgornja meja DC napetosti. Vsaka višja vhodna DC napetost bo verjetno poškodovala inverter.
② Vhodna napetost, ki presega razpon napetosti MPPT, lahko sproži zaščito inverterja.
③ Območje frekvence AC se lahko razlikuje glede na državno zakonodajo ali standarde.
④ Če je vsak od dveh baterijskih priključkov povezan z ločeno baterijo, je to 25 A na priključek. Če je en priključek povezan z eno baterijo, je 30 A. Če sta oba priključka povezana z eno baterijo z razdelilnim kablom 2 v 1 (prodaja se posebej), znaša 50 A.
⑤ Zmanjšanje zmogljivosti pri +45°C.
